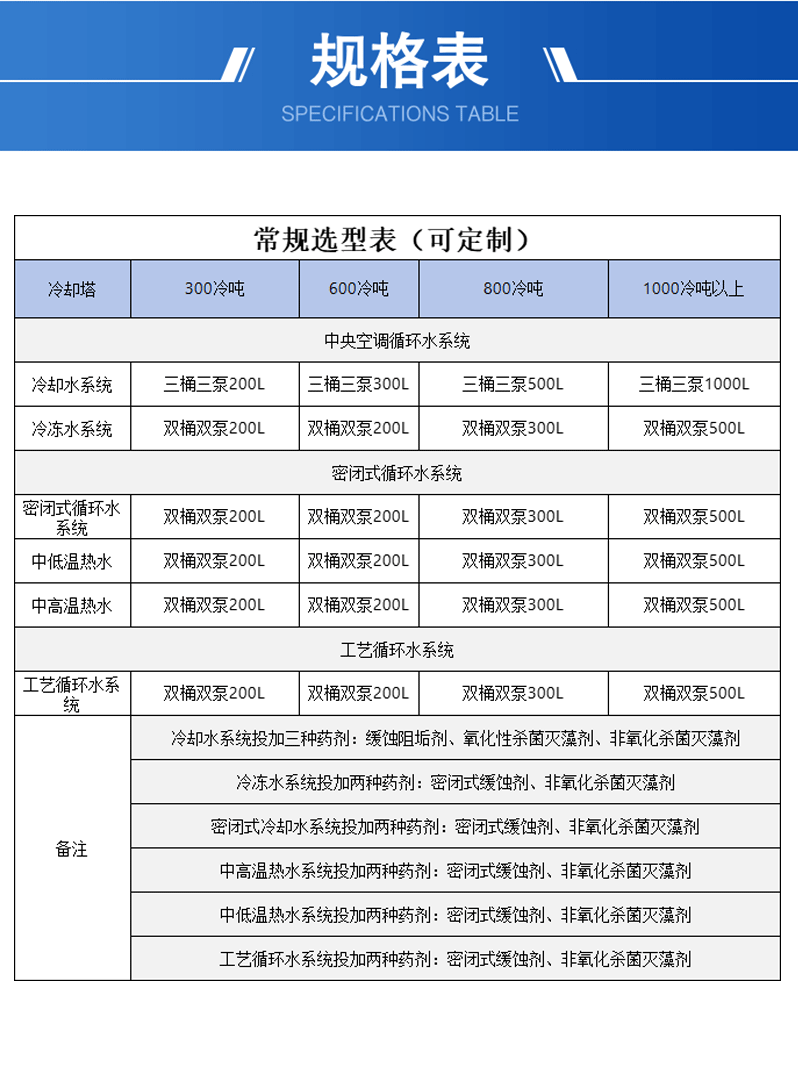

珀蓝特PJY冷却水自动加药装置基本原理

1.1  循环水的浓缩倍数

循环冷却水的浓缩倍数是指该循环水的含盐量与其补充水含盐量之比。提高浓缩倍数，可以降低补充水的用量，节约用水；还可降低排污量，减少对环境的污染和废水的处理量，降低废水处理成本。但是，浓缩倍数过高，会使循环水的硬度、碱度和浊度升的太高，水的结垢倾向增大；水中腐蚀性离子（CL^-和SO₄^2-）腐蚀性物质（H₂S、SO₂、NH₃）的含量增加，水的腐蚀性增强。因此，冷却水的浓缩倍数并不是愈高愈好。当提高到8倍以上时，节水效果就不明显，在使用水处理剂时一般浓缩倍数控制在4~7倍，每小时节水量占循环量的0.40%，要准确控制浓缩倍数，需设置一套全自动装置才能实施。另外，通过控制浓缩倍数，可以阻止Ca²⁺、Mg²⁺离子在冷凝器铜管内结成水垢，保持冷凝器的正常冷却效果，达到节电的目的。

循环冷却水浓缩倍数与节水量关系

结论：水的浓缩倍数越高，节水量越大。对于循环量为1000 m³/h的冷却水系统，冷却水节省量可达0.88吨/时，随着水费和排污费的不断上涨，经济效益非常可观。

1.2循环水加药系统的控制

通过实时监测循环水和补充水中的电导率，并换算成浓缩倍数，此后根据浓缩倍数的控制范围实时开启和关闭排污阀门水泵，凉水塔冷却水池安装有液位计，PLC系统根据液位计的数据，自动打开或关闭补水电动阀；于此同时，控制系统自动监测循环水系统中的补充水的水量，PLC根据设定的程序，结合循环水系统实际的运行情况和泵、药剂特性来指导加药泵加药，完成整个控制过程。

   u.·自动投加氧化性杀菌剂控制要求

用于控制循环水系统余氯，进而控制系统的微生物繁殖。该值以ppm或mV表示，对应于一定的余氯量。本方案采用ORP监测探头将信号传送到PLC控制器，PLC将实时监测系统的ORP值和根据要求控制的ORP值设定值进行比较，决定氧化性杀菌剂泵的开启或关闭停止。

 · u.自动加酸控制要求

通过在线PH监测探头，将信号传送到PLC总控制柜的控制器，PLC将实时监测到系统的PH值和根据要求控制的设定值进行比较，决定加酸泵的开启和关闭停止，以此达到所控制系统PH和碱度的目的。

   u·循环水加药系统控制系统介绍

控制系统采用PLC控制

  u.循环水加药系统控制系统包括以下控制内容

（1）根据循环水与补充水的电导率，自动控制排污阀水泵开启与关闭停止；
（2）根据液位监测控制补充水阀门的开启与关闭。
（3）根据补充水量自控投加缓蚀阻垢剂；
（4）根据ORP值自控投加氧化性杀菌剂；
（5）根据pH值自控投加硫酸；
（6）根据酸计量箱液位自动控制补充酸液。

  u.循环水加药系统控制系统能够显示以下系统参数

（1）在线循环水电导率；
（2）在线补充水电导率；
（3）在线浓缩倍数；
（4）在线补充水流量；
（5）在线冷却塔水池液位显示；
（6）在线ORP值。
（7）在线PH值。
（8）在线阻垢缓蚀剂、氧化性杀菌剂和浓硫酸药箱液位。

  u.循环水加药系统安全报警

（1）加药箱低液位报警；
（2）冷却塔水池高低液位报警；
（3）计量泵运行异常报警。

  u..PJY冷却水自动加药装置控制系统应具备特点

（1）操作方便、显示清晰。
根据设定的加药量，计量泵精确投加药剂，当加药箱缺药剂时，系统灯光报警，同时停止加药。计量泵状态均能在就地电控箱显示，计量泵还具有手动、自动、停机选择开关，方便系统调试。
（2）安全、规范
所有仪表和控制设备均满足‘三防要求’（防尘、防潮、防腐）

1.3  电导率在线控制

利用冷却循环水的浓缩倍数（相对应硬度）与循环水的电导率值相对应的关系，由电导率测定仪测得循环水电导率的变化值的信号控制计量泵工作，从而使浓缩倍数（硬度）自动控制在规定值范围内。当超过电导率设定值就会自动排污，避免了手动排水的时间浪费和水资源浪费。该装置的另一个主要功能就是实现对加缓蚀剂投加的自动控制，低过电导率设定值就会有效均匀地控制计量泵的加药量，使循环水中的水处理药剂浓度稳定控制在一定范围内，以保证水处理的良好效果，从而减缓设备、管道的锈蚀，达到延长主机使用寿命的目的。

1.4  PH在线控制/ ORP在线控制

该装置是根据指示电极与参比电极在溶液中测得的电位差再通过电位计转换成PH或MV单位数值来进行控制，使循环水中的溶液稳定控制在一定的范围内，并以数字的方式显示。

1.5   PLC全自动控制

 PJY冷却水自动加药装置是根据PH值表检测被测循环水的PH值，一方面以数字的方式显示，另一方面将其转换为标准信号输出至PLC可编程序控制器。 PLC可编程序控制器将输入信号与给定值比较，根据比较结果按一定的算法进行逻辑运算，并输出相对应的电流控制变频器改变加药泵电机的转速，加药泵电机的转速改变达到控制加药量的要求，从而使被控制对象的参数运行在zui佳状态。
　　该系统设有保护功能：当药箱液位为低液位时，有低液位接点信号送至PLC，PLC将不启动加药泵。当加药管道的压力高时，有压力高信号接点送至PLC，PLC将不启动加药泵。
该软件主要由监控软件、编程软件组成,它们能够实现循环水车间工艺的监控、PLC逻辑控制功能以及系统内部、外部的数据接口。

1.6循环水处理系统的控制及仪表要求

循环水系统的控制内容

循环水车间控制室设置一套PLC，将循环水加药系统、的操作、显示、报警联锁在PLC上 完成。
