中央空调整体系统能否保证高效、低能耗运行，涉及诸多因素。而冷凝器是冷却系统中最重要的部分，它决定整个系统运行的效果。冷凝管中污垢的产生缩小了水管截面积，限制了冷凝管中的水流量，从而影响了冷却效果。  冷却水中含有大量可溶于水的碳酸氢钙和碳酸氢镁，在热交换过程中，结晶析出，不断沉淀于换热表面，形成硬石般的水垢。垢污的聚积，直接降低了冷凝器的热交换效能，使电耗增加。美国空调专家Kotz指出，冷凝器管道污垢厚度为0.3mm,则冷水机组的耗能增加15%；污垢厚度达到0.9mm时，耗能增加35%。  另外，在循环水系统中，水的温度和pH值的范围恰好适宜多种微生物的生长，常见的并能造成危害的微生物大致有三种：即藻类、细菌和真菌。 其中藻类聚积在填料上会影响传质效率。而细菌分泌的粘液与悬浮在水中的杂质形成粘泥沉积物，附在管壁上。微生物膜会咬蚀冷凝管壁。

总体上，冷凝管的脏污会带来两大危害：危害之一：水垢---降低制冷效果、增加电能消耗，严重时造成主机高压事故停机；危害之二：微生物藻类---堵塞管道、阻碍水流动、降低热交换效率 。

调查表明：在热阻方面，微生物膜是水垢的5倍。严重时还会导致系统操作失灵。为避免以后不必要的损失和浪费，对中央空调系统进行及时清洗是十分必要的。





水垢对耗电量的影响





一、状况分析：

以空调主机120RT*2二台台空调主机220RT*2+180RT*1+120RT*1四台为例，分别6个冷却水系统在运行，中央空调冷却水系统在冷却塔处大多是与大气连通的，会有空气中的灰尘、细菌及其他污杂物的不断进入冷却塔，冷却塔运行换热时还有冷却水飘洒、蒸发损失水量，需要及时的补充水，这些补充水里也有机会带进泥污、细菌和钙、镁离子及氧化物。以自来水作为补充水的水是经过各种处理，在输送过程和末端畜水池也会有二次污染。这些物质随时污染并附着在冷却水管内壁，水中的钙、镁离子或氧化物遇到水中的二氧化碳，在高温时易生成碳酸钙、碳酸镁，这种不溶的盐附着在水管和冷凝器铜管内壁，叫水垢，与泥污、菌藻粘合，不断加大了空调机组的热阻，降低冷凝器的换热效率。在同等冷负荷下，中央空调压缩机必须增加工作负荷，以产生同等制冷量，系统能耗因此上升，在长期使用中设备管路出现了堵塞，结垢，腐蚀，已经直接影响到了空调主寿命，造成了能耗加大，制冷效率降低，主机制冷量衰减，设备事故增多，维修保养费用上升。我司针对以上现象特制定了以下处理方案。



二、解决方案

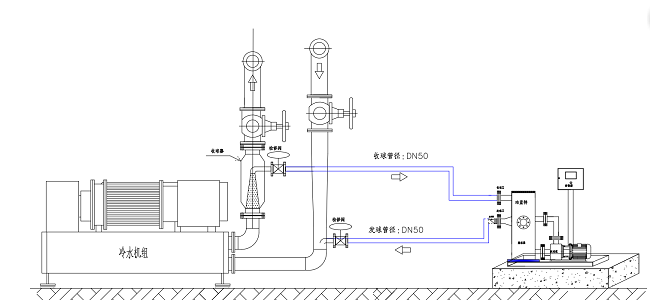

 在空调主机120RT*2二台台空调和主机220RT*2+180RT*1+120RT*1四台的冷凝器冷却水主管处安装6台珀蓝特PZX冷凝器在线清洗装置实现在线自动清洗冷凝器铜管，保持铜管的洁净度，从冷凝管铜管中清洗出来的污垢循环到冷却塔中，再从冷却塔排出，从而最终解决循环水质问题。





珀蓝特PZX冷凝器在线清洗装置



珀蓝特PZX冷凝器自动清洗装置是将一定数量的海绵球定期注入到冷凝器进水管内，通过后对冷凝器铜管内壁作机械擦拭，这样不停的对冷凝铜管内壁擦洗，使水中的污物、水垢、菌藻没有机会在铜管内壁附着，清洗率高，冷凝器始终处在较佳换热状态，压缩机因此省电10~30%。同时，由于无污染、无辐射、无腐蚀，提高主机和水系统金属件的使用寿命。

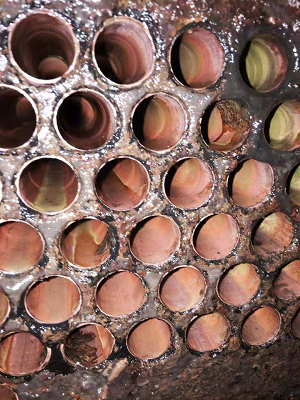

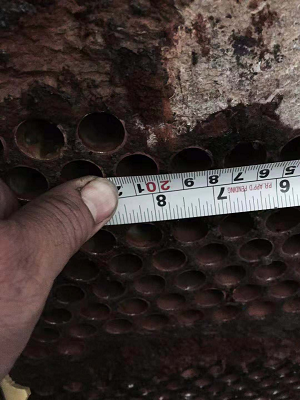

     使用前效果           使用后效果

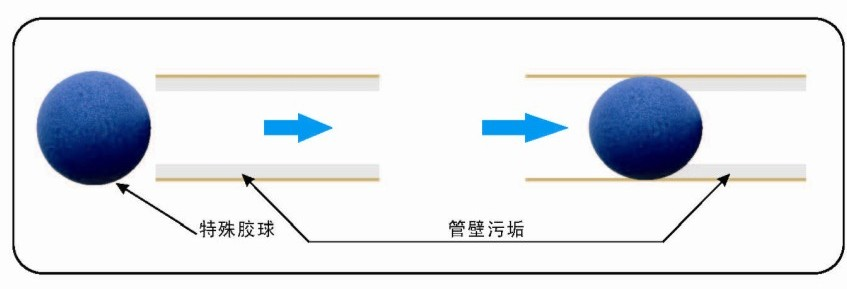

珀蓝特PZX冷凝器自动清洗装置运行由控制主机微电脑程序控制驱动系运行，引导清洗球的输出和回收，完成一次清洗。系统将清洗球注入进水管，随进水管水流进入冷凝器管壁。清洗球在水压的作用下，摩擦冷凝器管壁，将管壁水垢全部擦洗掉，阻止污垢水垢在管壁上凝结生成。清洗球随水流进入出水管，再进入球水分离器，然后随水流到球回收器，完成一次流程。





















珀蓝特PZX冷凝器在线清洗装置由机械部分、电子控制部分与清洗球组成。机械部分处理清洗球注入、球水分离、清洗球回收；电子控制部分控制整套系统的自动运行。

机械部分包含注球系统、球水分离系统、回收球系统。



珀蓝特PZX冷凝器在线清洗装置电子控制部分的核心部件是PLC控制器，操作界面采用全触摸屏，内设全自动运行程序，控制机械部分的自动运转。





珀蓝特PZX冷凝器在线清洗装置采用进口剥皮胶球，材质：天然发泡橡胶/软质+特殊附加剂，剥皮胶球的直径有 12、14、16、17、18、19、20、21、22、23、24、25、26







三、珀蓝特PZX冷凝器在线清洗装置11大优势：



1、珀蓝特PZX冷凝器在线清洗装置采用单回路循环设计，无冷热水混合;无排水收球。



2、珀蓝特PZX冷凝器在线清洗装置收发球循环水泵均出力，发球时棉球自然分散，周围铜管均能被清洗，收球迅速，回球率高。



3、珀蓝特PZX冷凝器在线清洗装置发球与收球循环时棉球均不可经过水泵和电动电磁阀，无胶球机械磨损，保证胶球使用寿命。



4、珀蓝特PZX冷凝器在线清洗装置采用的集球器具有观球视镜，胶球数量及胶球磨损情况，水质状况视窗清晰可见. 加球换球非常方便。



5.珀蓝特PZX冷凝器在线清洗装置采用微电脑（PLC）控制，稳定可靠，拓展性能好。可通过人机界面设置清洗频率及其它参数设置。并自动记录清洗次数及故障显示，以帮助用户了解设备运行情况。



6、珀蓝特PZX冷凝器在线清洗装置配备大尺寸触摸屏人机界面，所有操作和设置均可在触摸屏上完成，用户通过触 摸屏可直观了解操作方法注意事项，操作简单方便。



7、珀蓝特PZX冷凝器在线清洗装置的操作系统分为手动模式和自动模式，手动模式主要用以安装调试和用户对设备 的维护保养。自动模式主要用以正常运行。



8、珀蓝特PZX冷凝器在线清洗装置可与空调主机、冷却水泵、水流联动，实现自动在线清洗无需人工操作启停。



9、珀蓝特PZX冷凝器在线清洗装置捕球器采用T型、Y型、W型设计，其滤孔面积是管道横切面积的:T5倍，所有捕球器 的压损均控制在0. 003~0. 005Mpa。



10、捕球器和整个系统设计完全符合流体力学原理，可全部收回清洗小球。



11、珀蓝特PZX冷凝器在线清洗装置整机大部分均为标准件集成，维护方便维修成本低。捕球器便拆式利于维护保养。

四、效益分析

采用珀蓝特PZX中央空调冷却水处理解决方案：

1、无需再进行人工通炮，不停机自动清洗冷凝器的铜管，节省维护成本。

  若没有安装冷凝器在线清洗装置一般主机工作的情况下一个月1台冷凝器就进行1次人工通炮，大概费用在12000元/次左右，如果每年清洗4次则费用为：4*12000=4.8万，即每年要多花4.8万元。

2、节约用电量

 1毫米的水垢使机组制冷量降低20%-40%，同时使冷凝器压力升高，导致电机负荷增加，多消耗电能10%-30%，若机组容量为100万大卡，设备能效比为3.2KW/1万大卡。平均负荷80%，一年运行共5000小时。则一年需多耗电：100*3.2*（10-30）%=12.8-38.4万度，以每度电0.8元计，每年浪费的电费有10.24-30.72万元。（溴化锂机组浪费的是燃料费）



3、延长机组使用寿命，降低设备的折旧费

 中央空调机组各主要部件的耐用年限略有不同，实验表明，新机组经预防处理后，设备耐用年限平均延长一倍，中途进行水处理，设备耐用年限平均可延长40%左右，如果一套中央空调机组价格为150万元，未经水处理时机组耐用年限约为7年左右，刚平均每年设备折旧费约为21万元，经水处理后，耐用年限延长3年左右，刚平均每年折旧费约15万元，相当于每年减少设备折旧费6万元。

4、保证机组以较佳状态运行机制，大大降低故障率，减少维修费用

未经水处理的机组因水垢、锈蚀，污染的产生，往往造成空调主机高压运行，引发故障停机，中断冷气供应，严重的甚至引发主机腐蚀穿孔，溶液泄漏。维修主机，花费巨大，经水处理后，锈蚀，水垢，微生物污染现象得到有效清除和控制，冷凝器铜管保持洁净，处于较佳热交换状态，减少风机盘管堵塞，避免故障发生，减少维修费用，保证机组良性运转，从而保证业主正常的生产和经营。综上所述，水处理后所产生的直接和间接经济效益远远大于水处理费。

在中央空调中，存在有冷却水和冷冻水。水是一种良好的冷却介质，比较廉价，但即使经过自来水厂等处理的水仍不同程度的含有溶解固体，气体及各种悬浮物。这些溶解固体、气体及悬浮物等会引起诸如沉积物，腐蚀、微生物（藻类、菌泥）繁殖等问题，而这些问题的存在，会给中央空调的安全运行带来危害。



五、施工流程

1、化学清洗

在设备安装前，首先进行一次集中性的除垢操作，简称通炮。拆开端盖，加入克垢药水，利用水泵进行循环清洗，一般运行10~48小时。再辅助进行人工清洗，可将冷凝器水垢基本清除完毕。

2、设备安装

设备主要是机械部分和电子控制部分，停止空调运行，切割进出水管道，与我司节能设备对接，焊接并固定。安装大概需要2天左右。

3、调试

设备安装完毕后，进行运行调试，设定流程运行时间，及流程中进出球时间，保证清洗球的注入和回收，达到较佳效果。





珀蓝特已为多家国内大企业提供循环水处理解决方案，可根据实际



工况定制不同的解决方案！
